三葉型羅茨風機內部構造示意圖(多角度)三視圖

文章出處:三葉型羅茨風機內部構造責任編輯:查看手機網址
掃一掃!三葉型羅茨風機內部構造示意圖(多角度)三視圖掃一掃!
人氣:-發表時間:2016-12-21 15:07【

三葉型羅茨風機的內部構造簡單易懂,首先讓我們先來了解下三葉型羅茨風機的整體工作原理,動畫圖直觀展示:

羅茨風機動畫

注:以上圖片僅供參考,請以實物為準!

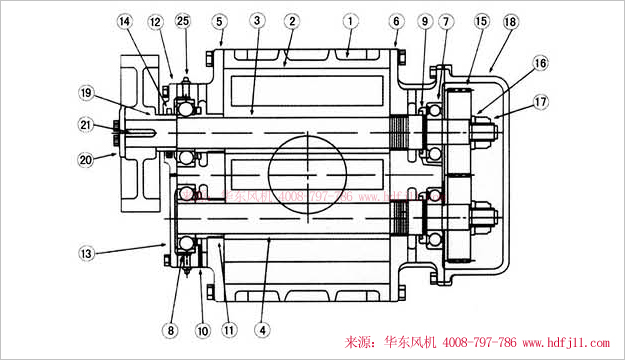

通過動畫圖我們可以清楚的了解羅茨風機的運行工作原理,下面為大家提供三葉羅茨風機的縱向切面圖:


該圖為縱向切面圖紙,每個公司的設計圖紙相類似,并無非常大的區別,主要區別在于材質及零配件;

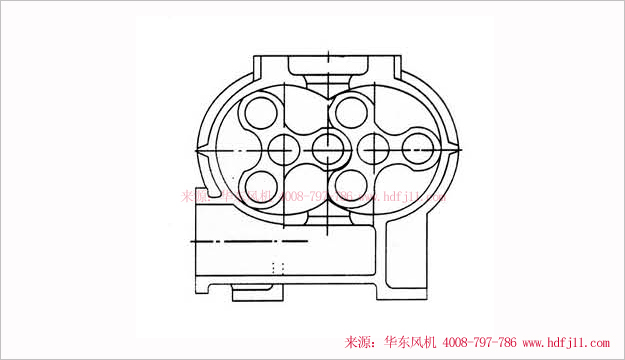

下面提供的是側視圖,側視圖同樣來源于設計圖紙:

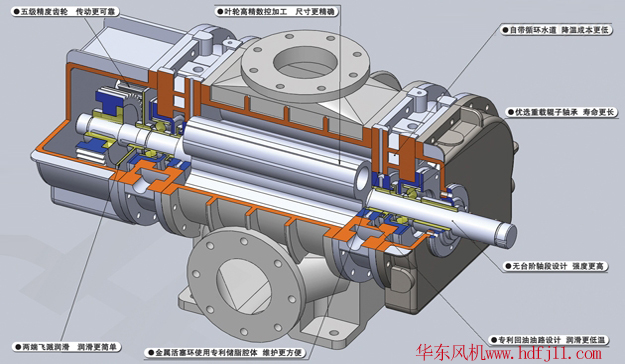

下面提供的圖片為三葉羅茨風機內部結構1/4切圖,能夠更加直觀的對三葉羅茨風機進行了解!


注意:以上圖片展示的內部結構圖并非唯一標準,三葉羅茨風機還能細分出非常多結構,如:逆流冷卻三葉羅茨風機、密集型羅茨風機,機頭位置存在有一定的區別,但是工作原理但是相同的。

小結:三葉羅茨風機在很多行業中被廣泛使用,三葉羅茨風機與二葉相比較起來,三葉羅茨風機更適用于小風量的工況,而二葉羅茨風機多用于大風量的工況,在工作原理方面相同,在設計時,將三葉葉輪更換為二葉葉輪即可。但涉及到具體的設計制造,需要精確的設計圖紙,以上內容僅供理解三葉羅茨風機工作原理使用,如果您有三葉羅茨風機的采購問題,可以聯系我們的官方客服熱線4008-797-786.
